Name: Emaplaat ASRock W480 Creator
Brand: ASRock
Price: 532.08 EUR
Availability: OutOfStock

Toote informatsioon

Üldnäitajad

Toote tüüp

Emaplaadid

Kaubamärk

ASRock

Mudel

W480 Creator

Kiibistik (chipset)

Intel® W480

Emaplaadi mõõtmed

Pikkus

244 mm

Laius

305 mm

Plaadi suurus

ATX

Protsessor

Protsessori tüüp

Intel

Protsessori pesa tüüp

LGA 1200

Operatiivmälu

Operatiivmälu pesade kogus

Operatiivmälu tüüp

DDR4

Maksimaalne operatiivmälu maht (RAM)

128 GB

Operatiivmälu taktikaline sagedus

2800 MHz (O.C.)

Audio, video ja võrgukaart

Helikaardi mudel

Realtek® ALC1220

Võrgukaart

Aquantia AQC107

nVidia SLI

Jah

nVidia SLI

Kõvaketa ja optilise seadme ühendus

SATA 3 pesad

Laienduspesad

PCI Express 1X konnektorid

PCI Express 16X konnektorid

PCI ühendused

Tagapaneeli ühendused

USB 2.0 liideste arv

HDMI-pistikupesade arv

Lisaks

Täiendav info

2 Mini DisplayPort sisendporti. 5 x USB 3.2 Gen2. 8 x USB 3.2 Gen1

Märkasid viga toote kirjelduses, spetsifikatsiooni tabelis või fotogaleriis? Teavita meid

Toote värv võib erineda fotol näidatust.

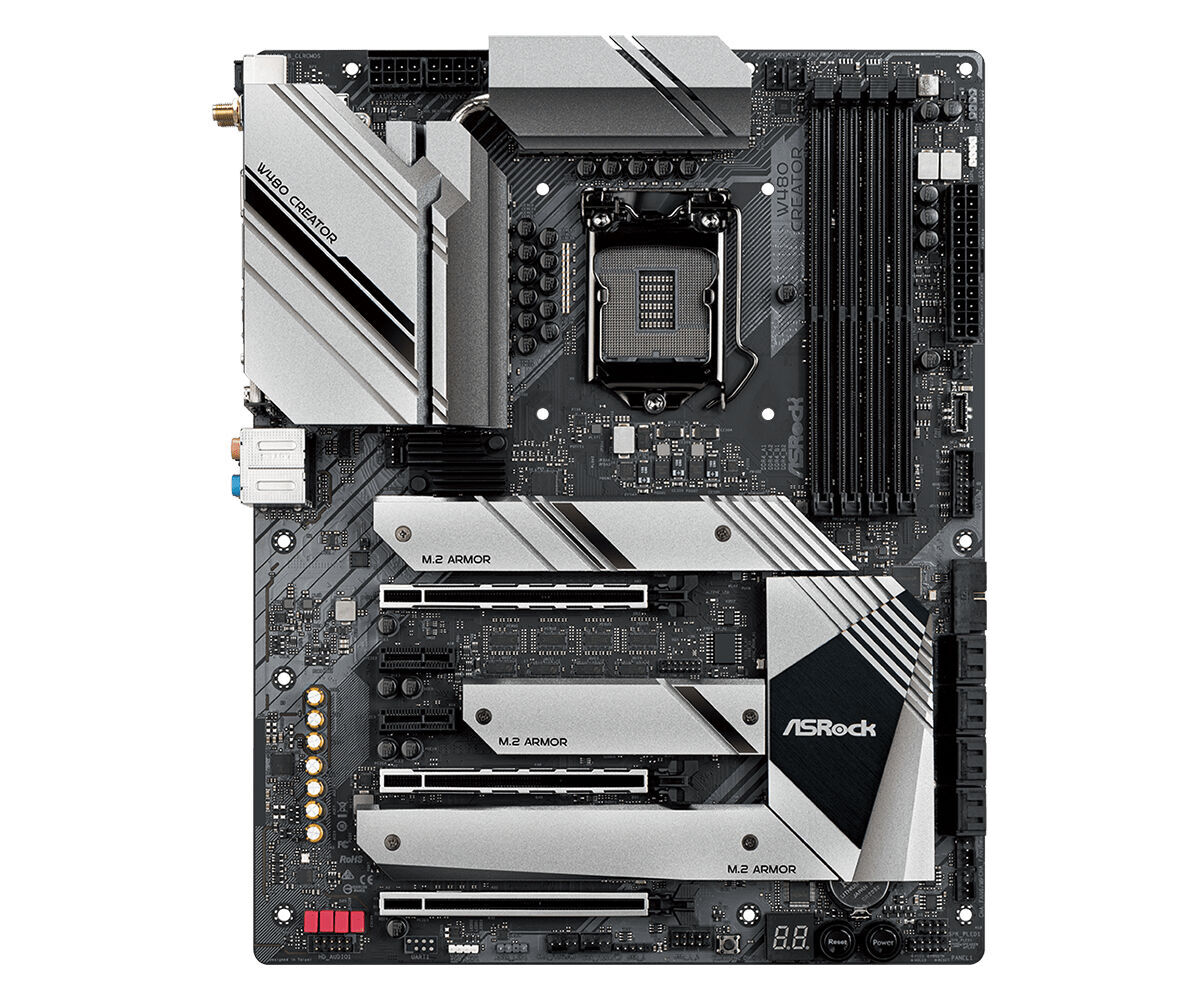

EMAPLAAT ASROCK W480 CREATOR

Toetab 10. põlvkonna Intel® Core™ protsessoreid, 11. põlvkonna Intel® Core™ protsessoreid ja Xeon® W protsessoreid (WE3/WE2/WE1) (sokkel 1200), kuni 10 tuuma ja 125 W*.
Toetab DDR4 4600MHz+ (OC)
3 PCIe 3.0 x16, 2 PCIe 2.0 x1
8 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 Intel® Thunderbolt™ 3 Type-C
5 USB 3.2 Gen2 10Gb/s (ees : 1 Type-C, taga : 1 Type-C, 3 Type-A)
8 USB 3.2 Gen1 (4 ees, 4 taga)
7.1 CH HD audio (Realtek ALC1220 audiokoodek)
ESS SABRE 9218 DAC (130 dB SNR) + WIMA Audio Caps
AQUANTIA® 10 Gigabit LAN + Intel® 2,5 Gigabit LAN
Wi-Fi 6 802.11ax (2,4 Gbit/s) *Sobivuse tagamiseks on vaja uuendatud BIOSi.

Ainulaadne omadusASRockUSB 3.2 Gen2

- ASRocki esipaneeli USB 3.2 Gen2 Type-C päis (10 Gb/s)

- ASRock USB 3.2 Gen2 Type-A port (10 Gb/s)

- ASRock USB 3.2 Gen2 Type-C port (10 Gb/s)

ASRock Super Alloy

- XXL alumiiniumsulamist jahutusplaat

- Premium 60A toiteallikas

- 50A Dr.MOS

- Premium Memory Alloy Choke (Vähendab 70% südamiku kadu võrreldes rauapulbriga)

- Combo Caps (Nichicon 12K Black Caps)

- Nichicon 12K Black Caps (100% Jaapanis valmistatud kõrgekvaliteedilised juhtivad polümeerikondensaatorid)

- Matt must trükkplaat

- Kõrge tihedusega klaasist kangast trükkplaat

- 2oz Copper PCB Server-Grade Low-Loss PCB

AQUANTIA® 10G LAN

Intel® 2.5G LANIntel® 802.11ax WiFi

ASRock terasest pesad

ASRock Täielik kattev M.2 jahutusplaat

ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)

ASRock Ultra USB Power

ASRock Full Spike Protection (kõigi USB-, heli- ja LAN-pordid)

ASRock Live Update & APP Shop
CPU- toetab 10. põlvkonna Intel® Core™ protsessoreid, 11. põlvkonna Intel® Core™ protsessoreid ja Xeon® W protsessoreid (WE3/WE2/WE1) (Socket 1200), kuni 10 tuuma ja 125W.

- Digi Power disain

- 16 võimsusfaasi disain

- Toetab Intel® Turbo Boost Max 3.0 tehnoloogiat

- Toetab Intel® K-seeria protsessoreid

- Toetab ASRock Hyper BCLK Engine III mootorit
Kiibistik - Intel® W480
Mälu - kahe kanaliga DDR4 mälutehnoloogia

- 4 x DDR4 DIMM mälupesa

- Toetab DDR4 4600+(OC)* / 4500 / 4400 / 4333/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 mitte-ECC, puhverdamata mälu.

- Toetab ECC UDIMM-mälumooduleid koos Intel® Xeon® protsessoritega

- Toetab DDR4 ECC, puhverdamata mälu koos Intel® Xeon® W seeria protsessoritega LGA 1200 soklisse paigaldatud protsessoritega.

- Maksimaalne süsteemimälu maht: 128 GB** (10. põlvkonna ja Xeon® protsessoriga)

- Toetab Intel® Extreme Memory Profile (XMP) 2.0.

- 15μ kuldkontakt DIMM-pesades

*Palun vaadake lisateavet ASRocki veebisaidil olevast mälutugede nimekirjast.

Xeon® W(WE3/WE2) toetab DDR4 kuni 2933, Xeon® W(WE1) toetab DDR4 kuni 2666.

**Opsüsteemi piirangu tõttu võib tegelik mälu suurus olla Windows® 32-bitise operatsioonisüsteemi all kasutatava süsteemi broneerimiseks vähem kui 4 GB. Windows® 64-bitise operatsioonisüsteemi ja 64-bitise protsessori puhul sellist piirangut ei ole.
BIOS- 256Mb AMI UEFI Legal BIOS mitmekeelse GUI toega.

- ACPI 6.0-le vastavad äratussündmused

- SMBIOS 2.7 tugi

- CPU Core/Cache, GT, DRAM, VPPM, VTTDDR, VCCSFR, VCCPLL_OC, PCH Voltage, VCCIO, VCCST, VCCSA, VPERGCOMP, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment.
Graafika - Riistvaraga kiirendatud koodekid: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1*.

- Graafika, meedia ja arvutid: Microsoft® DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, hübriid / lülitatav graafika, OpenCL 2.1.

- Ekraani ja sisu turvalisus: Rec. 2020 (lai värvigamma), Microsoft® PlayReady 3.0, Intel® SGX sisukaitse, UHD Blu-ray Disc.

- Toetab HDMI 1.4 maksimaalse resolutsiooniga kuni 4K x 2K (4096x2160) @ 30Hz.

- Toetab automaatset huulte sünkroonimist, Deep Color (12bpc), xvYCC ja HBR (High Bit Rate Audio) koos HDMI 1.4 pordiga (vajalik on vastav HDMI monitor).

- Toetab HDCP 2.3 koos HDMI 1.4 pordiga

- Toetab 4K Ultra HD (UHD) taasesitust HDMI 1.4 pordiga

*Intel® UHD graafika sisseehitatud visuaalide ja VGA väljundite toetamine on võimalik ainult protsessoritega, mis on integreeritud GPU.

**VP9 10bit ja VC-1 on ainult dekodeerimiseks.* VP8 ja VP9 kodeerimist ei toeta Windows® OS.
Audio- 7.1 CH HD audio koos sisukaitsega (Realtek ALC1220 audio koodek).

- Premium Blu-ray audio tugi

- Toetab ülepingekaitse

- WIMA audiokondensaatorid (esiväljundite jaoks)

- ESS SABRE9218 DAC esipaneeli heli jaoks (130 dB SNR)

- Pure Power-In

- Direct Drive tehnoloogia

- PCB isoleeritud varjestus

- Impedantsi tuvastamine tagumise väljundi pordis

- Individuaalsed PCB kihid R/L audiokanalile

- Kuldsed audiopistikud

- 15μ kuldne audioühendus

- Nahimic Audio
LAN1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):

- Toetab Wake-On-LANi

- Toetab välk/ESD kaitset

- Toetab PXE

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Intel® I225LM)

- Toetab Wake-On-LAN

- Toetab Lightning/ESD kaitset

- Toetab energiasäästlikku Ethernet 802.3az

- Toetab PXE
Traadita LAN- Intel® 802.11ax WiFi moodul

- Toetab IEEE 802.11a/b/g/n/ax

- Toetab kahesagedusriba (2,4/5 GHz)

- Toetab WiFi6 802.11ax (2,4Gbps)

- 2 antenni, mis toetavad 2 (saatmine) x 2 (vastuvõtmine) mitmekesisuse tehnoloogiat

- Toetab Bluetooth 5.1 + II kiirusklassi

- Toetab MU-MIMO
Pesa- 3 x PCI Express 3.0 x16 pesa (PCIE1/PCIE4/PCIE5: üks x16 (PCIE1); kaks x8 (PCIE1) / x8 (PCIE4); kolmekordne x8 (PCIE1) / x8 (PCIE4) / x4 (PCIE5))*.

- 2 x PCI Express 2.0 x1 pesa

- Toetab AMD Quad CrossFireX™, 3-Way CrossFireX™ ja CrossFireX™

- Toetab NVIDIA® Quadro graafikakaarte

- 1 x vertikaalne M.2-pesa (võti E) koos komplekteeritud WiFi-802.11ax-mooduliga (tagumisel I/O-l)

- 15μ kuldkontaktiga VGA PCIe pesa (PCIE1 ja PCIE4)

*PCIE5, M2_3 ja SATA3_3 jagavad ühiseid rööpaid. Kui üks neist on kasutusel, on teised välja lülitatud.

Toetab NVMe SSD-d käivituskettadena
Salvestusruumi - 6 x SATA3 6,0 Gb/s ühendused, toetab RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI ja Hot Plug*.

- 2 x SATA3 6,0 Gb/s ühendused ASMedia ASM1061, toetab NCQ, AHCI ja Hot Plug*.

- 1 x Ultra M.2 pesa (M2_1), toetab M Key tüüpi 2260/2280 M.2 PCI Express moodulit kuni Gen3 x4 (32 Gb/s)**

- 1 x Ultra M.2 pesa (M2_2), toetab M Key tüüpi 2260/2280 M.2 SATA3 6,0 Gb/s moodulit ja M.2 PCI Express moodulit kuni Gen3 x4 (32 Gb/s)**.

- 1 x Ultra M.2 pesa (M2_3), toetab M Key tüüpi 2260/2280/22110 M.2 SATA3 6,0 Gb/s moodulit ja M.2 PCI Express moodulit kuni Gen3 x4 (32 Gb/s)**.

*M2_1, SATA3_0 ja SATA3_1 jagavad ühiseid rööpaid. Kui üks neist on kasutusel, lülitatakse teised välja.

M2_2, SATA3_4 ja SATA3_5 jagavad ühiseid rööpaid. Kui üks neist on kasutusel, lülitatakse teised välja.

PCIE5, M2_3 ja SATA3_3 kasutavad ühiselt rööpaid. Kui üks neist on kasutusel, lülitatakse teised välja.

**Toetab Intel® Optane™ tehnoloogiat.

Toetab NVMe SSD-kettaid alglaadimiskettadena

Toetab ASRock U.2-komplekti
Liitmik- 1 x SPI TPM-peade

- 1 x toite LED ja kõlarite juhtmik

- 2 x RGB LED-pead*

- 2 x adresseeritavad LED-peadrid**

- 1 x protsessoriventilaatori pesa (4-pin)***

- 1 x protsessori/veepumba ventilaatori pistik (4-pin) (nutikas ventilaatori kiiruse reguleerimine)****

- 6 x korpuse/veepumba ventilaatori pistikut (4-pin) (Smart Fan Speed Control)*****

- 1 x 24-poolne ATX toitepistik (Hi-Density Power Connector)

- 2 x 8-poolne 12-voldine toitepistik (Hi-Density Power Connector)

- 1 x esipaneeli audioühendus (15μ kuldne audioühendus)

- 1 x USB 2.0 juhtpesa (toetab 2 USB 2.0 porti) (Intel® W480) (toetab ESD-kaitset)

- 1 x USB 2.0 juhtpesa (toetab 1 USB 2.0 porti) (ASMedia ASM1074 hub) (toetab ESD-kaitset)

- 2 x USB 3.2 Gen1 päis (toetab 4 USB 3.2 Gen1 porti) (ASMedia ASM1074 hub) (toetab ESD-kaitset)

- 1 x esipaneeli C-tüüpi USB 3.2 Gen2 juhtpesa (Intel® W480) (toetab ESD-kaitset)

- 1 x CMOSi tühjendamise nupp

- 1 x Dr. Debug koos LED-iga

- 1 x toitenupp koos LED-iga

- 1 x Reset-nupp koos LED-iga

*Toetab kokku kuni 12V/3A, 36W LED ribasid

**Toetab kokku kuni 5V/3A, 15W LED-ribad

***Protsessori ventilaatori pesa toetab maksimaalselt 1A (12W) ventilaatori võimsust.

****CPU_FAN2/WP_3A toetab maksimaalselt 3A (36W) ventilaatori võimsusega vesijahuti ventilaatorit.

*****Korpuse/veepumba ventilaator toetab maksimaalselt 2A (24W) võimsusega vesijahutusventilaatorit.

CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP, CHA_FAN5/WP ja CHA_FAN6/WP suudavad automaatselt tuvastada, kas kasutusel on 3-poolne või 4-poolne ventilaator.
Tagapaneeli I/O - 2 x antennipesa

- 1 x HDMI-port

- 1 x optiline SPDIF-väljundi port

- 2 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C pordid (40 Gb/s Thunderbolt™ protokolli puhul; 10 Gb/s USB3.2 protokolli puhul) (toetab ESD-kaitset)*.

- 2 x Mini DisplayPort sisendport** (Thunderbolt jaoks)**

- 3 x USB 3.2 Gen2 Type-A porti (10 Gb/s) (ReDriver) (toetab ESD-kaitset)

- 1 x USB 3.2 Gen2 Type-C port (10 Gb/s) (toetab ESD-kaitset)

- 1 x USB 3.2 Gen1 port (Intel® W480) (toetab ESD-kaitset)

- 3 x USB 3.2 Gen1 porti (ASMedia ASM1074 hub) (toetab ESD-kaitset)***

- 2 x RJ-45 LAN-porti LED-iga (ACT/LINK LED ja SPEED LED)

- 1 x CMOSi tühjendamise nupp

- 1 x BIOSi väljalülitamise nupp

- HD audio pesa: Tagumine kõlar / Keskmine / Bass / Line in / Esikõlar / Mikrofon (kuldsed audio pistikupesad)

* Toetab USB-PD 3.0 9V/3A (27W) ja 5V/3A (15W).

**Palun valige tavalised mini DisplayPort to DisplayPort adapteri kaablid, kui kasutate kahte mini DisplayPort sisendporti samaaegselt.

***Ultra USB Power toetab USB3_234 porte.

ACPI äratamisfunktsioon ei ole USB3_234-portide puhul toetatud.
Tarkvara ja UEFISoftware

- ASRocki emaplaadi utiliit (A-tuning)

- ASRock Polychrome SYNC

- ASRock XFast LAN

UEFI

- ASRock EZ Mode

- ASRock Full HD UEFI

- ASRock Minu lemmikud UEFIs

- ASRock Instant Flash

- ASRock Internet Flash

- ASRock Easy RAID Installer

*Sedaid utiliite saab alla laadida ASRock Live Update & APP Shopist.
Tugi CD- draiverid, utiliidid, viirusetõrjetarkvara (prooviversioon), Google Chrome'i brauser ja tööriistariba
Lisatarvikud - Kiirinstallatsiooni juhend, tugi CD, I/O Shield

- 4 x SATA andmekaablid

- 1 x ASRock WiFi 2,4/5 GHz antenn

- 3 x kruvid M.2 pesade jaoks

- 2 x M.2 pesa kinnituskruvid M.2 pistikupesa jaoks
Riistvaramonitor - temperatuuritundlikkus: CPU, CPU/veepump, korpuse/veepumba ventilaatorid

- Ventilaatori tahhomeeter: CPU, CPU/veepump, korpuse/veepumba ventilaatorid

- Vaikne ventilaator (Automaatne korpuse ventilaatori kiiruse reguleerimine vastavalt protsessori temperatuurile): CPU, CPU/veepump, korpuse/veepumba ventilaatorid

- Ventilaatori mitme kiiruse juhtimine: CPU, CPU/veepump, korpuse/veepumba ventilaatorid: CPU, CPU/veepump, korpuse/veepumba ventilaatorid

- Pinge jälgimine: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO, VCCPLL_OC, VCCSFR, VCCSRF_OC
Vormifaktor - ATX vormifaktor: 12,0-tolline x 9,6-tolline, 30,5 cm x 24,4 cm

- 2oz vaskplaat
Operatsioonisüsteem - Microsoft® Windows® 10 64-bitine
Sertifikaadid - FCC, CE

- ErP/EuP-valmis (vajalik on ErP/EuP-valmis toiteallikas)
