Toote informatsioon

Üldnäitajad

Toote tüüp

Emaplaadid

Kaubamärk

MSI

Mudel

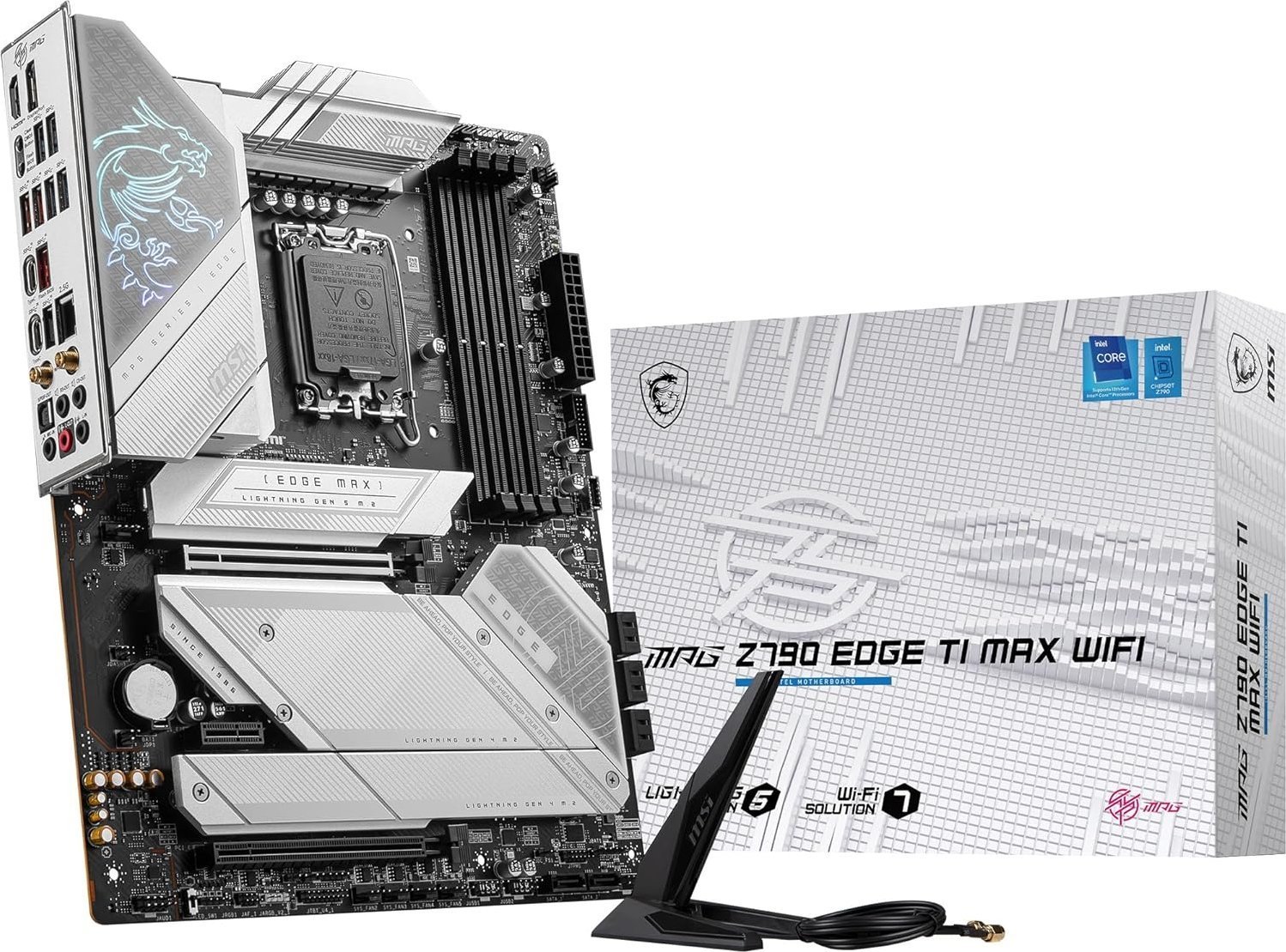

MPG Z790 EDGE TI MAX WIFI

Kiibistik (chipset)

Intel® Z790

Emaplaadi mõõtmed

Pikkus

243.84 mm

Laius

304.80 mm

Plaadi suurus

ATX

Protsessor

Protsessori tüüp

Intel

Protsessori pesa tüüp

LGA 1700

Protsessori pesade arv

Operatiivmälu

Operatiivmälu pesade kogus

Operatiivmälu tüüp

DDR5

Maksimaalne operatiivmälu maht (RAM)

192 GB

Operatiivmälu taktikaline sagedus

4800 MHz, 5000 MHz, 5400 MHz, 5600 MHz, 5800 MHz (O.C.), 6000 MHz (O.C.), 6200 MHz (O.C.), 6400 MHz (O.C.), 6600 MHz (O.C.), 6800 MHz (O.C.), 7000 MHz (O.C.), 7200 MHz (O.C.), 7400 MHz (O.C.), 7600 MHz (O.C.), 7800 MHz (O.C.)

Audio, video ja võrgukaart

Videokaardi mudel

Intel

Helikaardi mudel

Realtek ALC4080

Võrgukaart

10/100/1000/2500, Wi-Fi 6 (802.11ax)

nVidia SLI

Kõvaketa ja optilise seadme ühendus

SATA 3 pesad

M.2 konnektorite kogus

Laienduspesad

PCI Express 1X konnektorid

PCI Express 16X konnektorid

PCI Express 8X konnektorid

PCI ühendused

Tagapaneeli ühendused

USB 2.0 liideste arv

USB 3.x liideste arv

Ethernet LAN (RJ-45) pistikupesa

Jah

D-Sub konnektorid

DVI konnektorid

HDMI-pistikupesade arv

DisplayPort konnektorid

PS/2 ühendus

Lisaks

Pretensiooni esitamise õigus eraklientidele

24 kuud

Märkasid viga toote kirjelduses, spetsifikatsiooni tabelis või fotogaleriis? Teavita meid

Toote värv võib erineda fotol näidatust.

TÖÖSTUSLIK ESIMENE MAGNETILINE PATENTEERITUD KRUVITA M.2 SHIELD FROZR & EZ M.2 CLIP PAKUVAD LIHTSAIMAT VÕIMALUST M.2 PAIGALDAMISEKS.

Kaitse
Laiendatud jahutusplaat
Laiendatud jahutusplaat suurendab soojuse hajutamise pinda, tagades isegi kõrgekvaliteediliste protsessorite töötamise täiskiirusel.

Direct Touch Heat-pipe
Kahe MOS-jahutusradiaatori ühendamine, et suurendada soojuse hajutamise pinda.

M.2 Shield Frozr
Hoiab M.2 SSD-d turvaliselt, vältides samal ajal drosseldamist, muutes nende töö kiiremaks.

7W/mK termopadi
Kvaliteetsed 7W/mK MOSFET-i termopadjad ja täiendavad drosseltermopadjad tagavad kõigi südamike suure jõudlusega töötamise.

Täiustatud M.2 termiline
Kahepoolne M.2 Shield Frozr ja suurendatud jahutusaluse disain hoiavad PCIe 5.0 M.2 SSD-d turvaliselt, vältides samal ajal drosseldamist.

Suurendatud PCH-soojuspesa
Suurendatud jahutusaluse disain vähendab tolmu ja müra ning säilitab kõrge soojuse hajutamise tõhususe.

DIY 2.0 - INTEGREERUMINE SÜSTEEMIKESKKONNAGA
Ühendage ja sünkroniseerige MSI jahutite ja korpustega strateegiliselt paigutatud pistikupesade kohtadega, sealhulgas spetsiaalse pumba-ventilaatori pistikupesa.

SÜSTEEMI TAGUMISE VENTILAATORI JAOKS
OPTIMEERITUD VESIJAHUTUSEKS
Mõeldud nii, et toetada kõige populaarsemaid turul olevaid kõik-ühes- ja kohandatud vesijahutuslahendusi. Spetsiaalne veepumba PIN-otsik toetab kuni 3 amprit, andes teile täieliku kontrolli veepumba kiiruse üle. Selgelt tähistatud "keep-out-zone" võimaldab lihtsat ja ohutut paigaldust ning täiuslikku paigaldust.

16 FAASI PEEGELDUVA VÕIMSUSE PAIGUTUS
Vabastage ja säilitage maksimaalne jõudlus kõrgekvaliteedilise VRM-i disainiga, mis on ehitatud kokku 16 faasi peegelduva voolu paigutusega 90A SPS-iga. Kombineerides kaks toiteühendust ja Power Stage'i, on MPG Z790 EDGE TI MAX WIFI valmis kõrgekvaliteediliste protsessorite väljakutseteks.

AUX
POWER
OPTIMEERITUD PCB LAHENDUS
Trükkplaadi disain on optimeeritud suurema ribalaiuse ja kiirema ülekandekiiruse jaoks, mis on kasulik ka usaldusväärse vooluahela edastamiseks.

2oz paksendatud vasest tahke pin disain
MSI emaplaatide 4-poolsed, 8-poolsed ja 24-poolsed toiteühendused on kõik kujundatud tahkete pinsidega. Tahke poldi disain võimaldab stabiilsemat 12-voldilise toite edastamist protsessorile, isegi suure voolukoormuse korral.

Solid Pin toitepistiku eelised

Parem stabiilsus: Suurem kontaktpindala suurendab stabiilsust toite edastamisel.
Madal impedants: Tahked tihvtid pakuvad madalat impedantsi, mis võimaldab tõhusat vooluvoolu.
Tugev vastupidavus: Täisnööpide konstruktsioon tagab tugeva vastupidavuse, mis suudab vastu pidada nõudlikele tingimustele.

Sobib suure voolutugevusega rakenduste jaoks.
Korrosioonivastane roostevabast terasest IO-kilp
Täiendav kiht käsnamaterjale koos korrosioonikindla IO-kilbiga, mis aitab parandada staatilist elektrit ja vähendada süsteemi elektromagnetilise kiirguse müra, samuti on see palju vastupidavam võrreldes traditsiooniliste IO-kilpidega.
* Ülaltoodud pilt on illustratiivne viide. Täpsemate üksikasjade saamiseks vaadake spetsifikatsiooni lehekülge.

Toitefaaside maandusstruktuur
Võimsusfaaside maandusstruktuur on MSI eksklusiivne disain. See patenteeritud konstruktsioon võimaldab summutada toitefaaside tekitatud elektromagnetilisi häireid (EMI) ja aitab tõhusalt juhtida soojust maandusomadustega vasest tasapinnale.

Ülevoolukaitse
MSI emaplaadid seavad ohutuse prioriteediks sisseehitatud ülevoolukaitse (OCP) abil, mis tagab, et olulised komponendid, nagu USB-portid, DDR-mälu, PWM-IC ja protsessor, on kaitstud liigse voolu eest. See ennetav kaitsemehhanism piirab vooluhüpetest tingitud kahjustuste või rikete ohtu, edendades süsteemi pikaajalist stabiilsust. See pühendumine riistvara kaitsmisele rõhutab MSI pühendumust toota emaplaate, mis seavad esikohale vastupidavuse ja stabiilsuse.

CPU / PWM IC
DDR-mälupesad
Tagumine ja eesmine USB-port
Üleminekupinge summutid (TVS)
Üleminekupinge summutid (TVS) on turvaseadmed, mida kasutatakse liigse pinge eest kaitsmiseks. Kõik MSI emaplaadimudelid on varustatud TVS-iga. Kui pinge ebanormaalselt tõuseb, lülitub TVS kõrge takistusega olekust madala takistusega olekusse, suunates liigse pinge maasse. See aitab vältida kõrgepinge põhjustatud vooluahela kahjustusi.

Bios ja tarkvara
Lightning Gen 5 PCI-e koos Steel Armoriga
