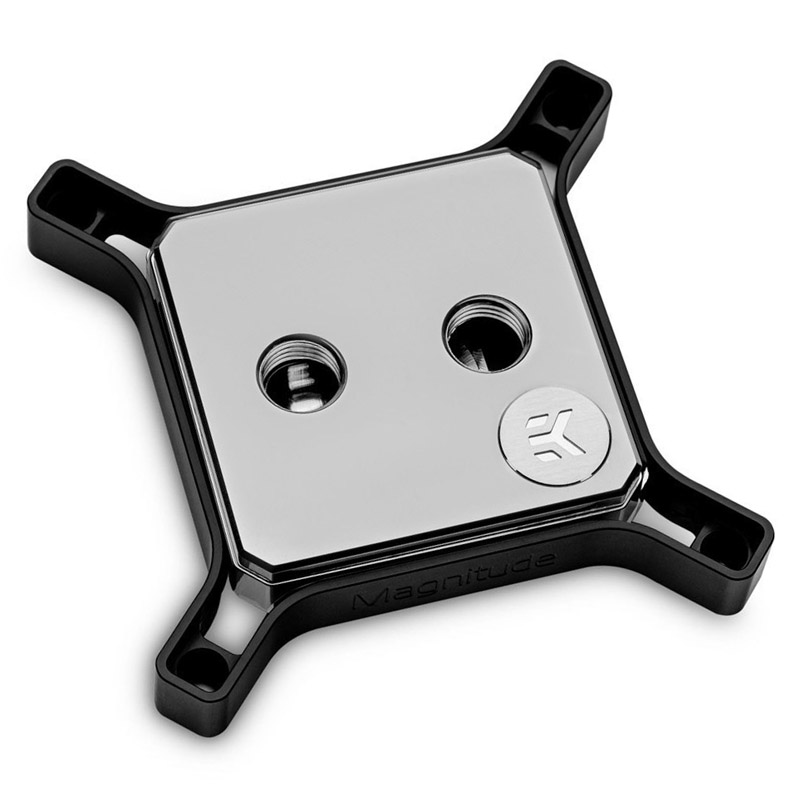

Veejahuti protsessorile EK Water Blocks EK-Quantum Magnitude, 93 mm x 19 mm

EK-Quantum Magnitude on EK® uus tipptasemel CPU veeplokk, mis pakub kõrgeimat jahutusvõimsust madalaima võimaliku voolupiiranguga. Veeploki 1700 versioon kasutab spetsiifilist kombinatsiooni voolu jaotamise sisestusest, paigaldussurvest ja külmplaadi geomeetriast, mis on kohandatud Intel® 12. põlvkonna Core protsessorite IHS-i ja die'i paigutuse jaoks.

Erinevalt mis tahes kinnitusstruktuurist, mida kasutavad teised veeplokid, mis on tavaliselt mustad ja ilmalikud plaadid, rõhutab disain integreeritud X-kujulist, kolmemõõtmelist raamistikku, mis on kõrgekvaliteedilise viimistlusega, mis hoiab põhikorpuse kindlalt paigal, samal ajal kui kruvid on morfiseeritud keerukaks disainidetailiks.

Selle tõeliselt ainulaadse toote loomiseks kasutati spetsiaalseid tootmistehnikaid. Mitte ühtegi Magnitude'i komponenti ei ole valmistatud masstootmistehnika abil, vaid iga üksikosa on CNC-töödeldud eraldi, kindlatest materjalidest. Sellel veeploki versioonil on nikeldatud vasest külmplaat, mille ülemine osa on CNC-töödeldud vastupidavast messingist, mis on viimistletud satiinhõbedase viimistlusega.


CNC-töödeldud massiivne messingist sisestus võimaldas jahutusmootorit märkimisväärselt suurendada ja optimeerida. Võrreldes eelmiste põlvkondade veeplokkidega on ribimassiivi pindala 50% suurem, mis kõik sisaldub väiksemas jalajäljes, et tagada maksimaalne ühilduvus isegi mITX emaplaatidega. Vasest külmutusplaat kasutab 0,40 mm laiu mikrokanaleid ja 0,26 mm paksusi mikrokiude, et maksimeerida soojusülekannet minimaalse voolu piiramisega.

Kuna EK-Quantum Magnitude töötati algusest peale välja iga konkreetse sokli jaoks, on 1700-versioonil sisseehitus, mis suunab voolu ühtlaselt üle protsessoriplaadi, mida kasutatakse koos 1700-sokalise protsessori jaoks spetsiifilise külmplaadi geomeetriaga. Inteli-põhise Magnitude'i protsessoribloki veel üks omadus on pööratav sisestus, mis võimaldab lihtsamat torude marsruutimist. See võimaldab kasutajal vahetada sisse- ja väljalaskeava, pöörates lihtsalt messingist sisestustükki 180° võrra.

Esteetiline vahetatav sisemine raam on samuti valmistatud ühest messingist tükist, mis on seejärel nikeldatud. Esteetilise raami saab vahetada värviliseks anodeeritud alumiiniumist variantidega, mis sobivad ideaalselt EK-Quantum Torque'i liitmike komplektiga, või valge POM-atsetaaltükiga, mida saab kasutada valgusdispersioonielemendina adresseeritavate D-RGB valgusdioodide jaoks. Esteetilised vahetatavad sisemised raamid müüakse eraldi.

Kinnitusmehhanism on kolmemõõtmeline X-kujuline alumiiniumist tükk, mis muudab kruvid veeploki õmblusteta osaks. Tugevad servad ja fassaadid juurduvad selle auhinnatud ikooni kindlalt EK-Quantum'i sarja hulka. Kas me ütlesime auhinnatud?


EK-Quantum Magnitude kannab mainekat iF Design auhinda oma julge ja teistsuguse lähenemise eest protsessori veeploki kinnitusmehhanismile.

Magnitude'i veeploki külm plaat on tahtlikult töödeldud kumeraks, et viia see vastavusse CPU IHS-i kumeraga. Kui olete siiski huvitatud lamedast külmast plaadist, mis sobib ideaalselt lappidega CPU-de või järelturu IHS-idega, pakub EK spetsiaalset lamedat paljast vasest ja ka nikeldatud vasest külmaplaati, mida müüakse eraldi.

Magnitude tarnitakse täiendava, paksema juga plaadiga. Kui kasutaja jõuab järeldusele, et tema protsessori IHS on erakordselt kumer (kehv soojuspasta levik pärast paigaldamist), saab veeploki külmaplaadi kumerust reguleerida selle teise jugaplaadi abil. See muudab kokkupuutepinna keskosa täiendavalt 0,1 mm võrra väljapoole kumeraks, et see saaks parema kontakti IHSiga.

Protsessori pesa ühilduvus:
- Intel LGA-1700

Lisatud:
- EK-Quantum Magnitude veeplokk
- Paigaldusmehhanism koos kõigi vajalike vedrude, kruvide ja seibidega
- Stock Jet plaat (eelpaigaldatud) - 0.6C
- Thermal Grizzly Hydronaut (1,0g) termopasta
